火花探測熄滅系統技術應用方案

美國Jieco智能火花探測器是?種?速的、超敏感光學輻射能傳感器，在消除?擾噪?的基礎上，?幅度提?對光信號的捕捉速度。設計?于探測在??輸送管道中的微?火花、或燃燒的顆粒和陰燃物料。適?于?作溫度低于60度的場合?？奢敵?4VDC開關量信號或?接點開關量信號。?多數應?需要兩個火花探測器、呈?對?180度?平安裝。單個火花探測點?法監測整個輸送管道橫截?；因此需要兩個?花探測熄滅系統?作原理

火花探測器180度?對?安裝，有利于通過鏡頭從?個?花探測器測試另外?個?花探測器。當除塵器上游輸送管道內有火花經過火花探測器時，?花探測器通過紅外線掃描在60us時間內探測出?花，并將信號反饋給控制器，由控制器在20us內給安裝在?壓熄滅噴頭上的?速電磁閥，電磁閥8us打開，噴頭經電磁閥沖擊的?壓?流約
200ms
內噴出弧形?壓?霧，將管道內的火花熄滅。

火花探測器反應時間60us+控制器處理時間20us+噴淋裝置開啟時間200ms+?流噴出時間68us=290ms，整個系統的反應時間在290ms。能有效地在最短的時間內，在火花最?，危害最?的情況下將?花熄滅，達到保護除塵設備、整??命財產安全等?的。

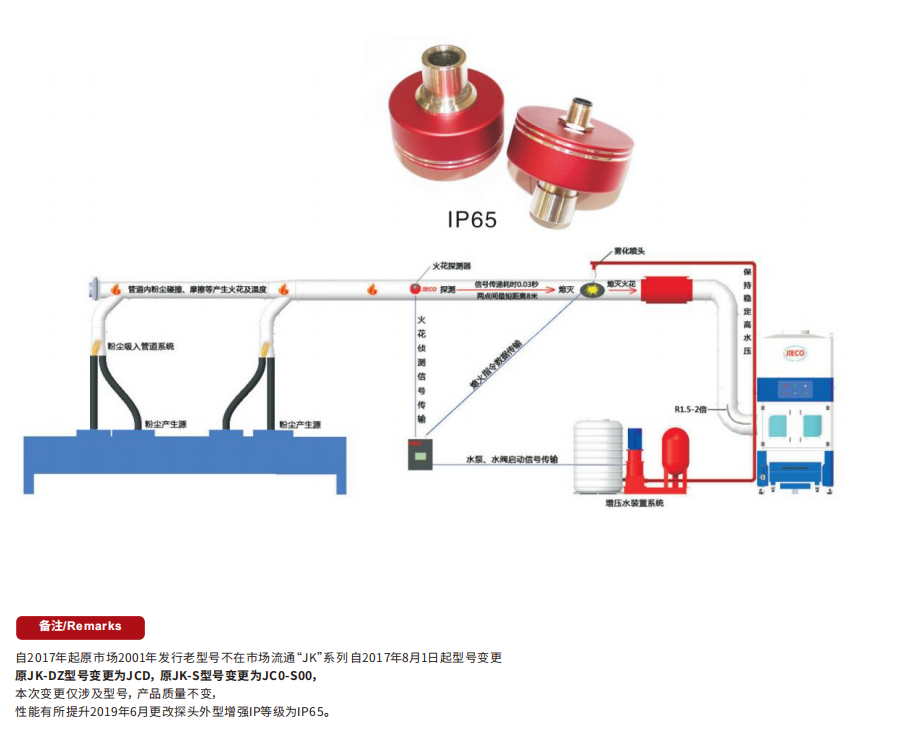

火花探測熄滅系統工作流程圖，系統頁面

Jieco火星探測器安裝在主管道，?壓熄滅噴頭安裝在距離探頭8.5?以上的位置、距離集塵箱體1.8?以上的位置。以上距離的計算以主?管?速25?/秒為依據，若?速?于25?/秒，需加?探頭與噴頭之間的安全熄滅距離。

電源規格確保為潔凈電源，電壓為AC220V5%8A，該電源全天24?時不可斷電，（進電源為獨?電源，切不可與?產設備及除塵電箱電源共?）所配電纜為屏蔽控制線，布線要求不可與其他動?電線并?，電纜線需配相應保護套管。

如管道吸入火花，控制系統將對應的繼電器吸合輸出?個?源?接點信號，此信號可連接除塵控制電柜的控制系統，分別連鎖中央吸塵?機停機，以確中央吸塵設備可安全運?。

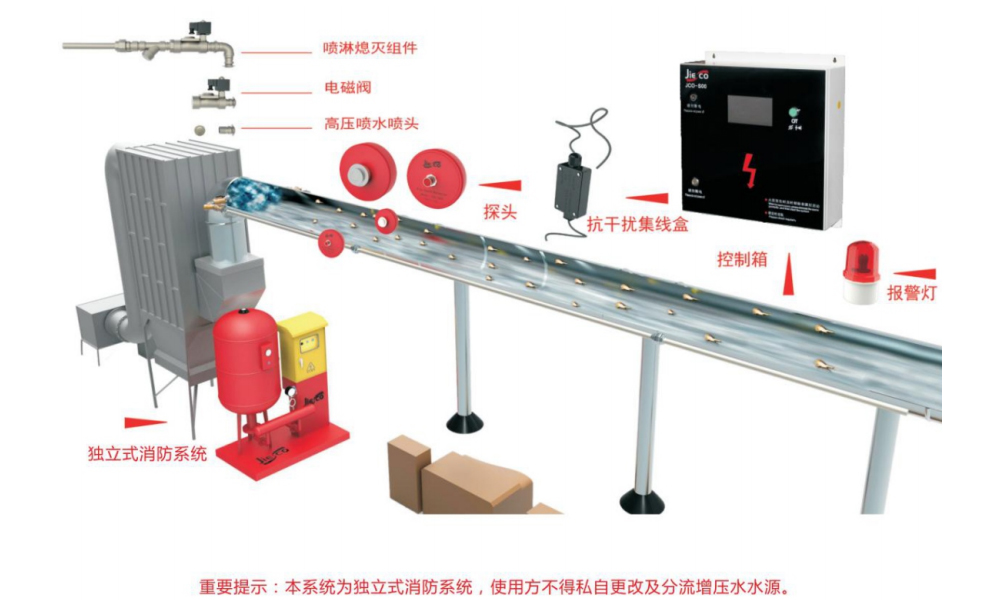

系統說明圖

國內?創，將探測傳感裝置直接安裝?探測表?，?需導光柱，絕不放過任何安全隱患

采?304不銹鋼的先導電磁閥，及304不銹鋼?壓噴頭且取得發明專利。

智能控制電箱，記錄所有通斷電時間及火星發?時間與熄滅時間。

增壓?額外的低?壓報警信號裝置，實時保證?壓?的供?安全。

抗?擾集線盒，可過濾外部電源?擾及噪??擾。

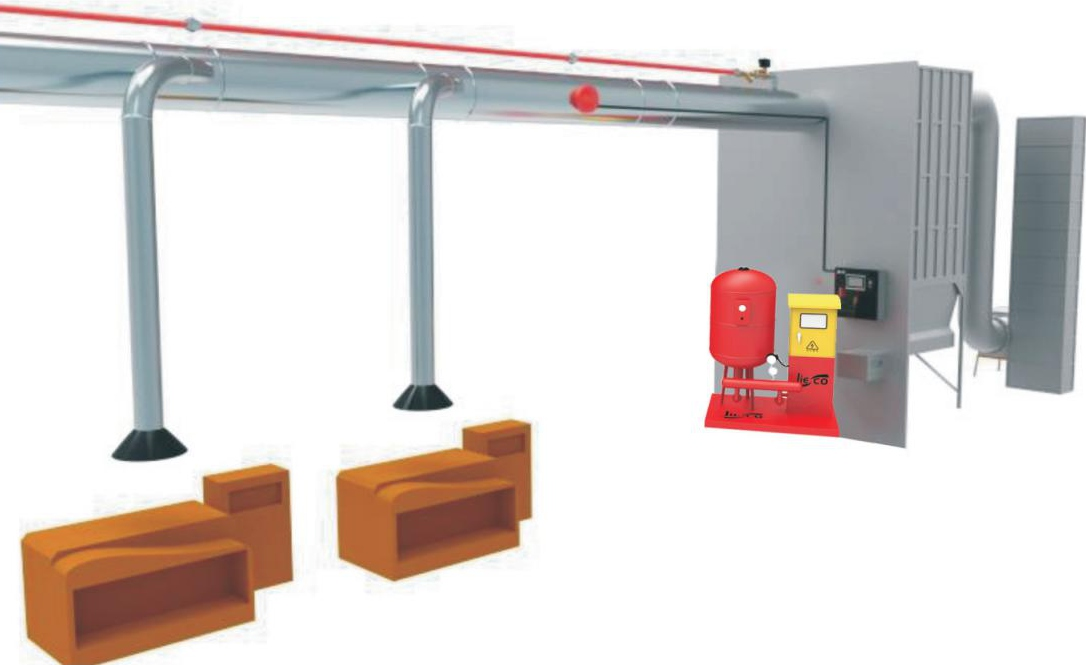

安裝示意圖

?花探測器離最近?個分?管道距離需>1.3m

噴淋熄滅裝置到?花探測器距離>8.5m

噴淋熄滅裝置距離下游管道彎頭1.8m以上的距離，即管道直徑*2的距離

火花探測器的布置和安裝

火花探測器切勿安裝在管道彎頭部位，要安裝在直管道部分

火花探測器布置：將兩個?花探測器?對??平布置在管道同?橫截?上，切記不允許布置在管道的底部位置

使?隨貨附帶的專??具在管道上打個孔即可安裝，?需進?管道內部
